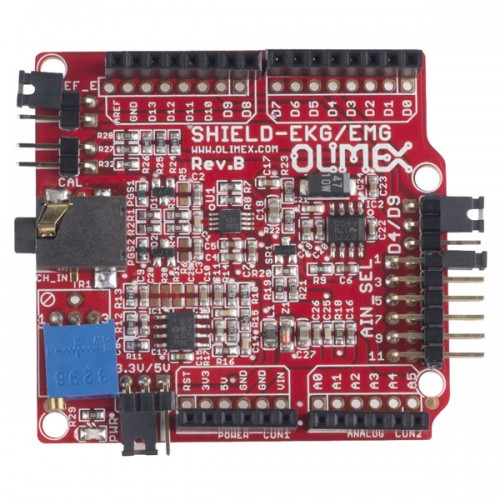

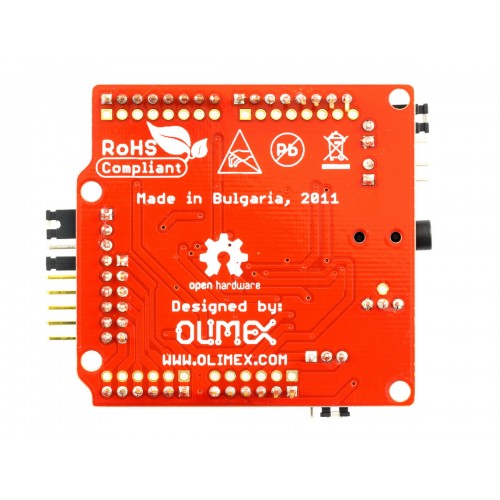

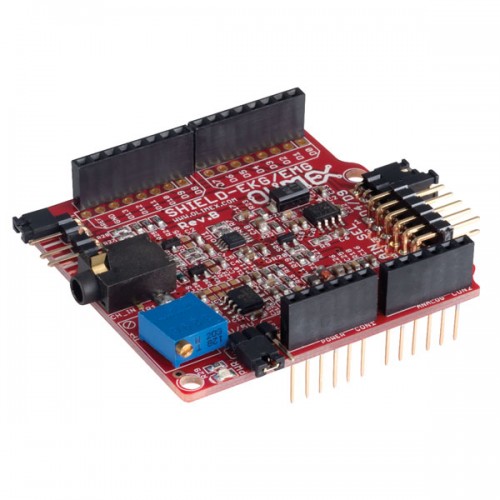

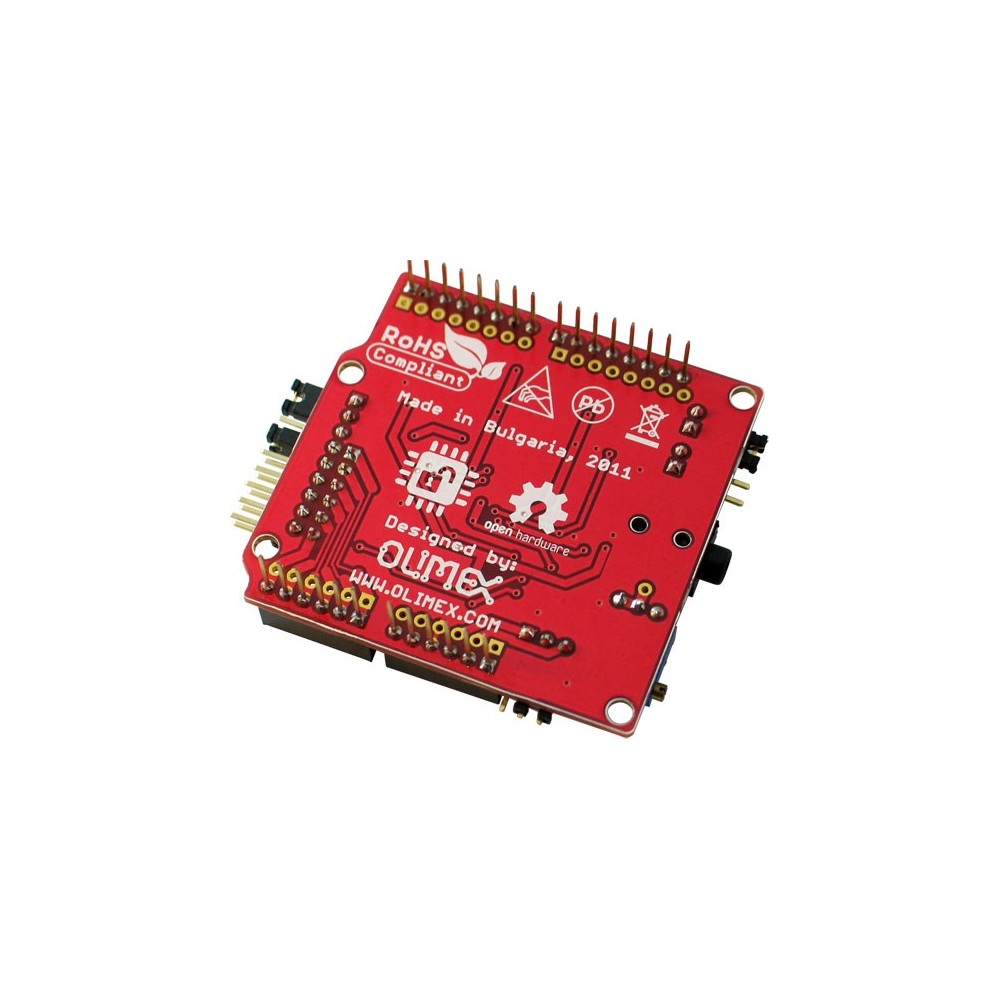

Olimex EKG-EMG Arduino Shield

Açık Kaynak Kod Ekg Ecg Emg Nabız Kalp Elektrokardiyografi Elektromiyografi

     Olimex firmasının Ardino uyumlu EKG shield kartdır. Elektrokardiyogram ( Ekg Ecg ) ve elektromiyografi ( Emg )ölçüm işlemlerinde kullanılır. Kalp kaslarının elektriksel durumu ile kalp nabız ölçme işlemleri yapılabilir. Vucüttaki diğer kasların durumuda incelenerek farklı hastalıklar için teşhiste kullanılabilecek elektriksel sinyal kayıtlarını alabilirsiniz. İnsan ile alakalı elektriksel analog sinyallerin ölçme, izlenme ve kaydedilerek analizlerini yapabilmenizi sağlar.

Özellikler:

•         Arduino uyumlu shield yapısı.
•         Uzun heaeder soketlerle ile katlı arduino devre kullanımı. 6 adet kart üstü üste takılarak kullanılabilir.
•         D4 d6 dijital çıkışları kalibrasyon sinyallerini üretebilir.
•         Çok turlu potansiyometre ile hassas ayar yapma imkanı.
•         Sensor bağlantısı için 3.5mm ses soketi.
•         3 Adet elektrot pad bağlanabilir.
•         3 Adet pasif bileklik sensör bağlantısı yapılabilir.
•         Çalışma voltajı 3.3V / 5V
•         10 bit adc
•         INA321 Endistriyel tipte kazanç devresi
•         256Hz örnekleme hızı
•         Arduino, Maple, Pinguino örnek kod desteği
•         Boyutlar: 53mm x 68mm
•         Ağırlık: 36.5g

Paket İçeriği:

• 1 Adet Olimex EKG-EMG Arduino SHIELD
